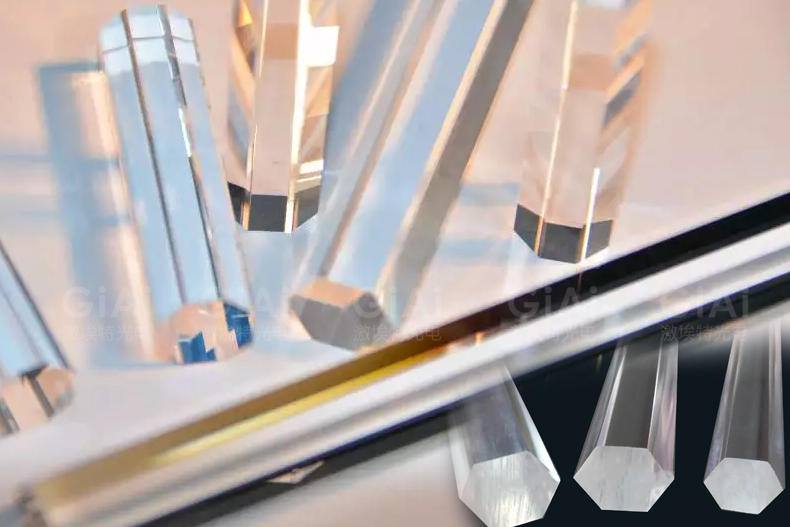

勻質六角導光棒產品介紹：

勻質六角導光棒采用內部全反射原理，將非均勻光源換成均勻光源，無論其光譜特性如何。

與方形結構的導光管相比，六角結構導光管可使光損失降低35%。數值孔徑 (NA) 值小的光

源需要較長的光管來使光線均勻化，而數值孔徑值大的光源，則使用較短的光管即可以滿

足要求。采用精密的N-BK7製作而成，廣泛適用於可見光波段。

參數：

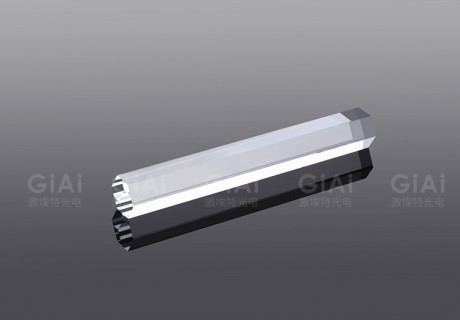

N-BK7勻質六角導光棒

采用均勻化柱狀導光管采用內部全反射原理，

將非均（jun1）勻光源換成均勻光源，無論其光譜特性如何。 與方形結構的導光管相比，六角結構導光管可使光損失降低35%。

數值孔徑 (NA) 值小的光源需要較長的光管來使光線均勻化， 而數值孔徑值大的光源，則使用較短的光管即可以滿足要求。

N-BK7均勻化柱狀導光管采用精密的N-BK7製作而成，廣泛適用於可見光波段。

可將非均勻光源的均勻化、 入瞳為六角形、可用於搭建照明係統

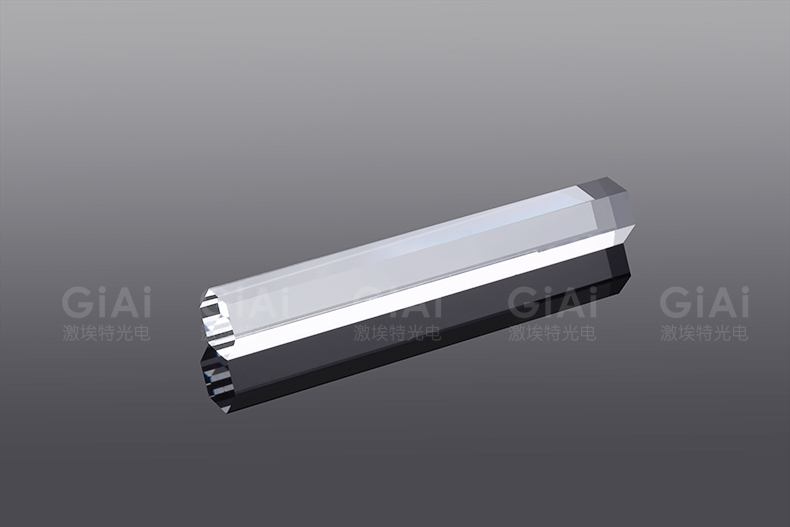

熔融石英六角導光棒

熔融石英六角導光棒采用內部全反射原理，

將非均（jun1）勻光源換成均勻光源，無論其光譜特性如何。與方形結構的導光管相比，六角結構導光管可使光損失降低35%。

數值孔徑 (NA) 值小的光源需要較長的光管來使光線均勻化，而數值孔徑值大的光源，則使用較短的光管即可以滿足要求。

UV透射良好、 六麵孔徑，提高光通量、 適合用於非均勻光源

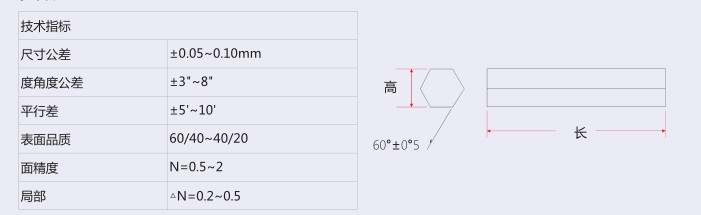

材料

熔融石英

孔徑公差

±0.10mm

長度公差

±0.3mm

表麵質量

60-40

表麵精度

1λ，2-6mm

3λ，8-10mm

平行度

5弧分

塗層

無

錐形勻光管

錐形異徑勻光管采用內部全反射原理，將非均勻光源換成均勻光源，無論其光譜特性如何。

錐形均勻化柱狀導光管具有2X和3X兩種放大倍率。光輸出的數值孔徑 (NA) 按比例降低放大倍率，

並大大降低了輸出光的數值孔徑值。
