直角棱鏡
50 .00
直角棱鏡介紹： 直角棱鏡通常用於將光路進行90度轉折，根據棱鏡方位，像麵可被反向，而左右不發生變化。 如果一個
- 直角棱鏡介紹：
直角棱鏡通常用於將光路進行90度轉折，根據棱鏡方位，像麵可被反向，而左右不發生變化。
如果一個直角棱鏡旋轉90度，通過棱鏡觀察像麵將會成正立的，但是左右會反向。直角棱鏡
也可以用於膠合分光鏡，通過鍍分光膜可實現分光效果，以及偏振分光。
直角棱鏡利用臨界角特性，高效地內部全反射入射光是直角棱鏡的基本功能之一。
直角棱鏡使用時，通常鍍一些光學膜。 直角棱鏡本身有較大的接觸麵積以及有45°，
90°這樣典型的角度，所以，和普通的反射鏡相比， 直角棱鏡更容易安裝，
對機械應力具有更好的穩定性和強度。
棱鏡和直角棱鏡定義
棱鏡，是一種由兩兩相交但彼此均（jun1）不平行的平麵圍成的透明的多麵體，用以分光改變光的路
徑或使光束發生色散，由透明材料如玻璃、水晶等製成。直角棱鏡是直角三棱柱,即上下麵都
是直角三角形的棱鏡。可以使光路偏轉90°或180°，光路偏轉的角度取決於以該三棱鏡的哪個
麵做為入射麵。

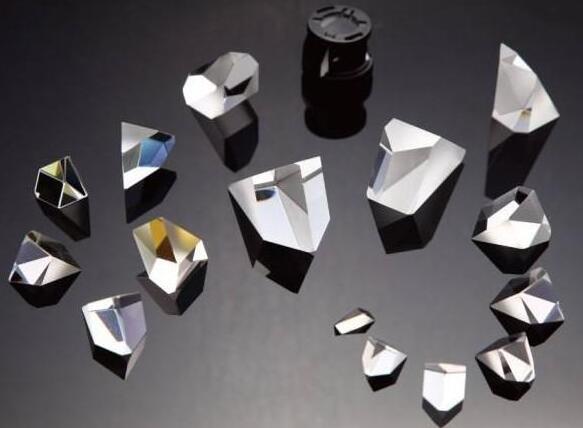

光學棱鏡圖

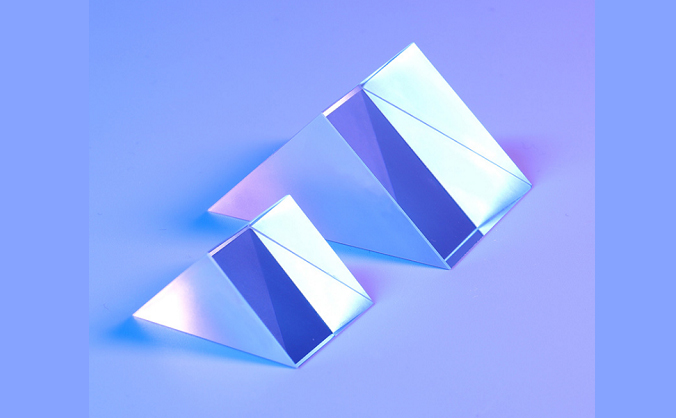

直角棱鏡
麵形精度：λ/10@633nm
表麵光潔度：60/40，40/20
通光孔徑 gt;90%
鍍膜：不鍍膜或鍍銀銅加噴漆保護
倒角：0.2×45°
其它倒角：保護性倒角
產品應用：相機，投影機，潛望鏡，望遠鏡，顯微鏡，指紋儀，水準儀，瞄準鏡，太陽能轉換器，測量儀器，光學設備，醫療儀器，激光治療設備
|

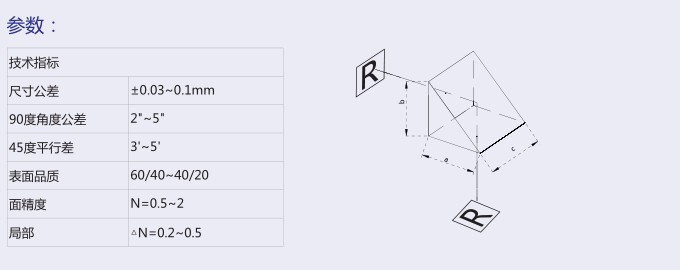

技術要求 |
公差範圍 |
|
尺寸範圍 |
1-400mm |
|
尺寸公差 |
+0/-0.05mm |
|
角度公差 |
±2”-±5’′ |
|
表麵質量 |
40/20 |
|
表麵精度 |
λ/10 per @633nm |
|
倒邊 |
0.1-0.5mm |
|
材料 |
光學玻璃或紅外光學材料 |
|
鍍膜 |
可見光波段或紅外波段 |
| 具體規格不一一列舉。可根據客戶要求訂製產品，歡迎來電話或來郵件谘詢！ | |
產品應用：相機，投影機，潛望鏡，望遠鏡，顯微鏡，指紋儀，水準儀，瞄準鏡，
太陽能轉換器，測量儀器，光學設備，醫療儀器，激光治療設備
產品材質：K9，石英玻璃
倒角：保護性
