產品介紹：

激光振鏡片工作原理是將激光束入射到兩反射鏡（掃描鏡）上，用計算機控製反射鏡的反射角度，

這兩個反射鏡可分別沿X、Y軸掃描，從而達到激光束的偏轉，是具有一定功率密度的激光聚焦點在達標材料行按所需的要求運動，

在材料表麵上留下永久的標記。掃描激光係都要依靠振鏡來精確定位激光光束。

z2

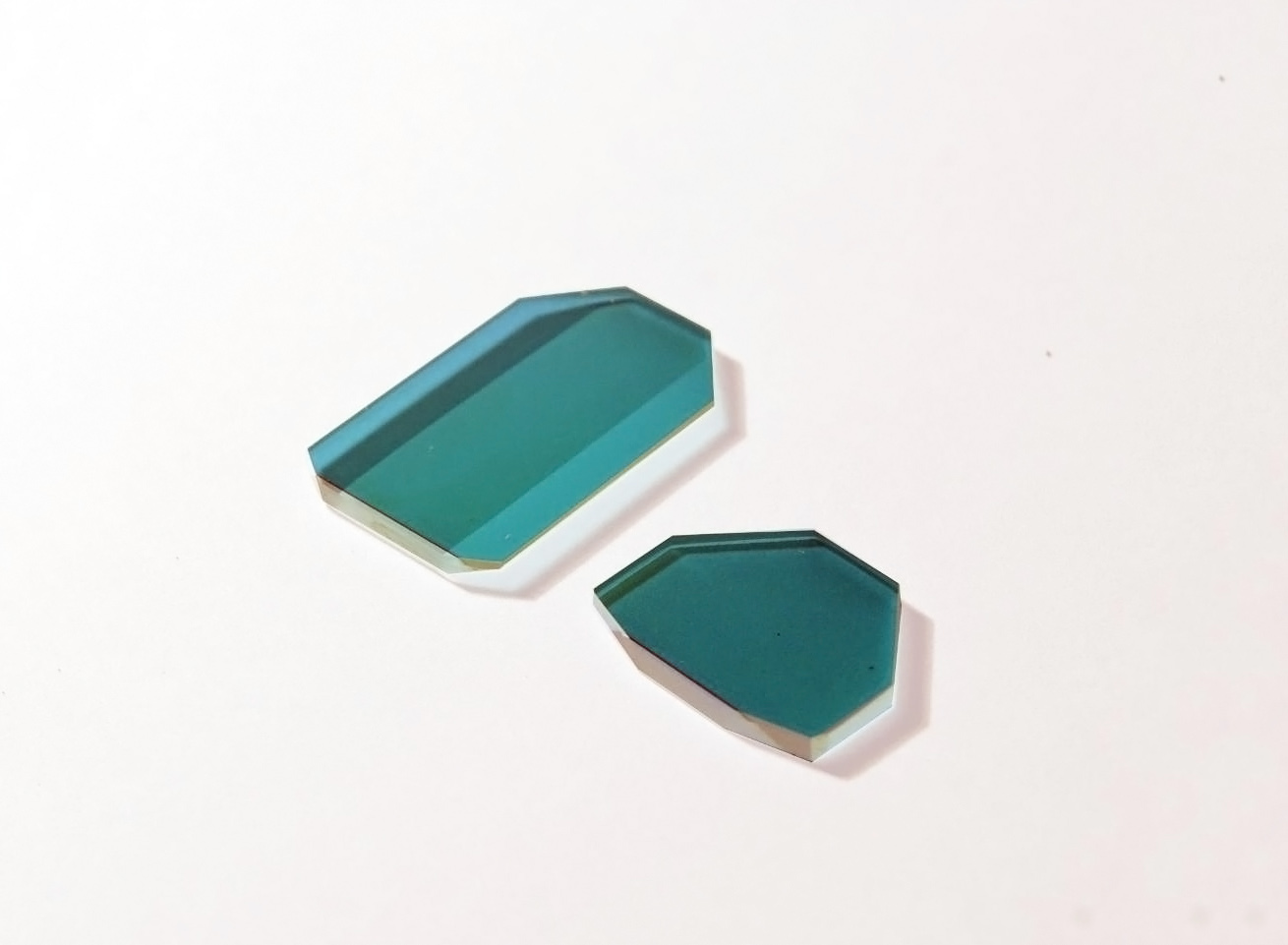

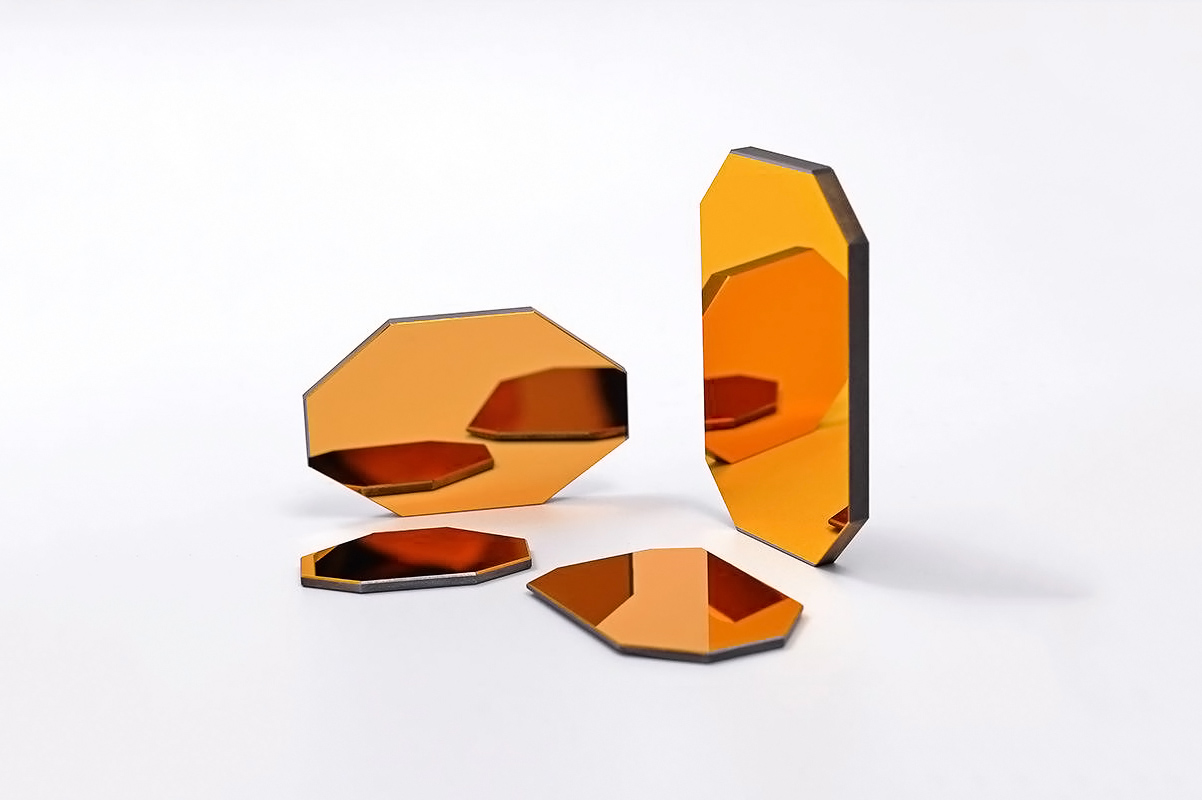

振鏡片 振鏡片01

應用|：

我司的振鏡片適用於 YAG 振鏡/CO2振鏡/1064振鏡和紫外振鏡，可以用在多

種工業應用中，如：激光打標、激光鑽孔、激光焊接。

我們的優勢：

1、具有反射鏡級矽/K9/石英基材

2、熱學穩定性優於熔化矽基材

3、具有符合 OEM 規格的幾何結構

4、具有高反射塗層，適用於 YAG 振鏡

Z3



兩軸激光掃描振鏡

Y偏轉單元用於偏轉和聚焦的光束在兩軸中的多方麵應用，從小型到中型的工作區域， 並且高速度。

RAYLASE2軸掃描振鏡可以在X和Y方向上偏轉激光束，產生一個二維區域，引導激光射向其中的任何位置。



前聚集掃描振鏡

毫無疑問它是迄今為止小光斑直徑大範圍加工的最佳解決方案。這些強大的振鏡將速度，靈活性與高達2,000 x 2,000 mm2的工作範圍結合起來。 AXIALSCAN和AXIALSCAN FIBER具有單獨的模塊，采用創新的RAYLASE技術。



前聚焦掃描振鏡的開發是因兩軸振鏡受限於輸出物鏡的成本與大小，此限製有礙於在中等大小的掃描範圍內產生較小光斑的功能。前聚焦掃描振鏡滿足客戶對於小光斑大尺寸加工範圍的應用要求，並允許用戶在使用相同掃描振鏡的狀況下改變工作範圍，距離和光斑大小。前聚焦技術也適用於移動物件的加工應用。在三維應用中，能夠加工非平麵物件或不光滑表麵以及高功率產品。目前這些解決方案用於 Nd:YAG, 半導體和CO2激光器。



功能描述

在前聚焦掃描振鏡工作時，激光束首先進入移動鏡頭。通過移動鏡頭之後，光束快速分散，接著進入一個或兩個聚焦鏡頭。會聚的光束穿過鏡頭，並由一組 X 和 Y 鏡片（這些鏡片由振鏡式掃描器移動）引導。X 和 Y 鏡片呈直角排列，向下引導光束，覆蓋工作範圍的長和寬。

在沒有焦點校正的掃描振鏡中，向任一軸向移動工作範圍中心聚焦的激光光斑時，都會劃出一個弧形，在工作範圍上方產生一個聚焦點的球麵。在遠離工作範圍中心的位置，激光光束沒有聚焦。這是因為當掃描器將光束向遠離工作範圍中心的方向引導時，鏡頭到工件的距離增加了。

在前聚焦掃描振鏡中，通過微調移動鏡頭和聚集鏡頭之間的距離來實現聚焦補償，由於掃描器通過第三個移動軸—“Z”軸在整個工作範圍內引導光束，故而得名“前聚焦掃描振鏡”。
