紅外透鏡
50 .00

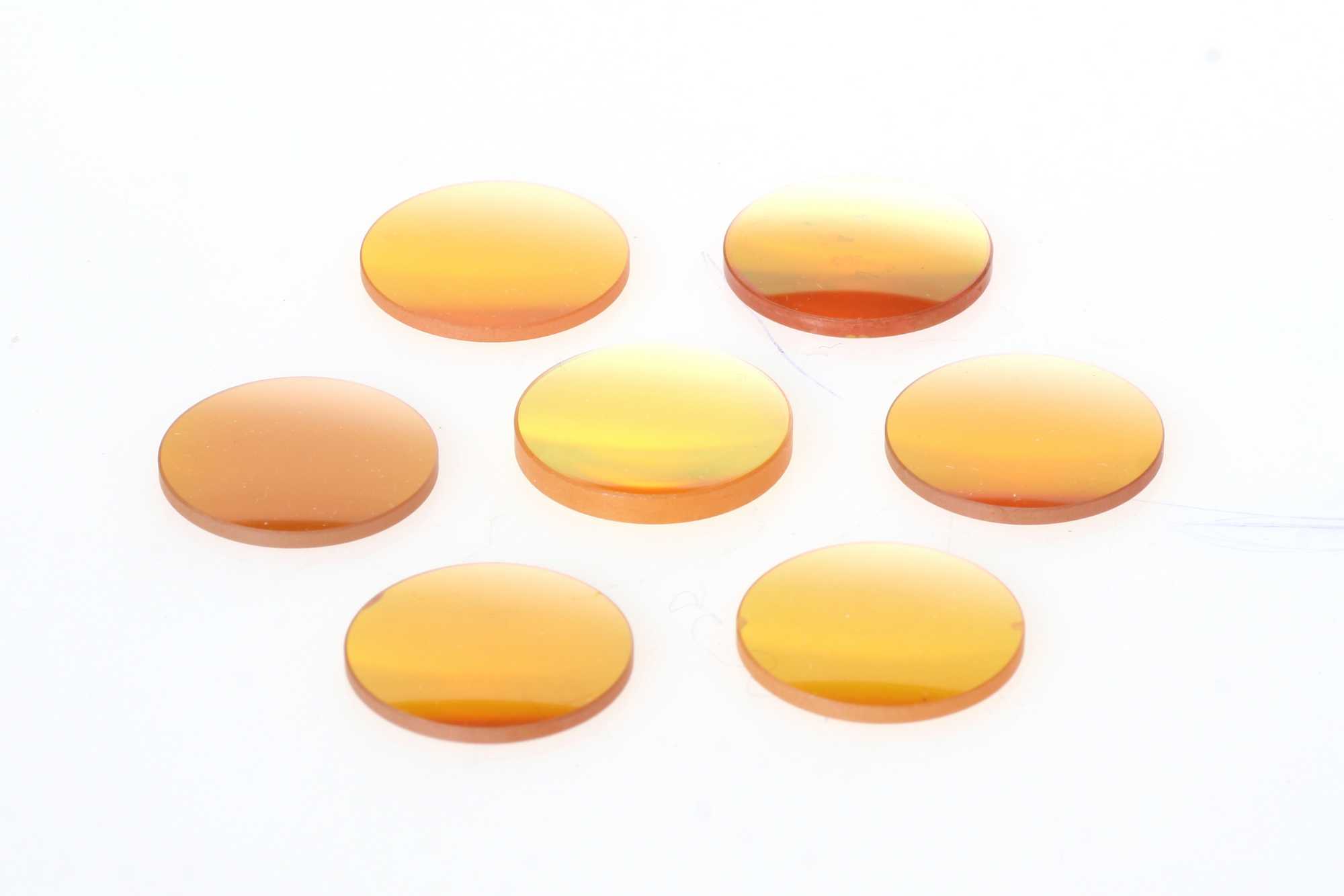

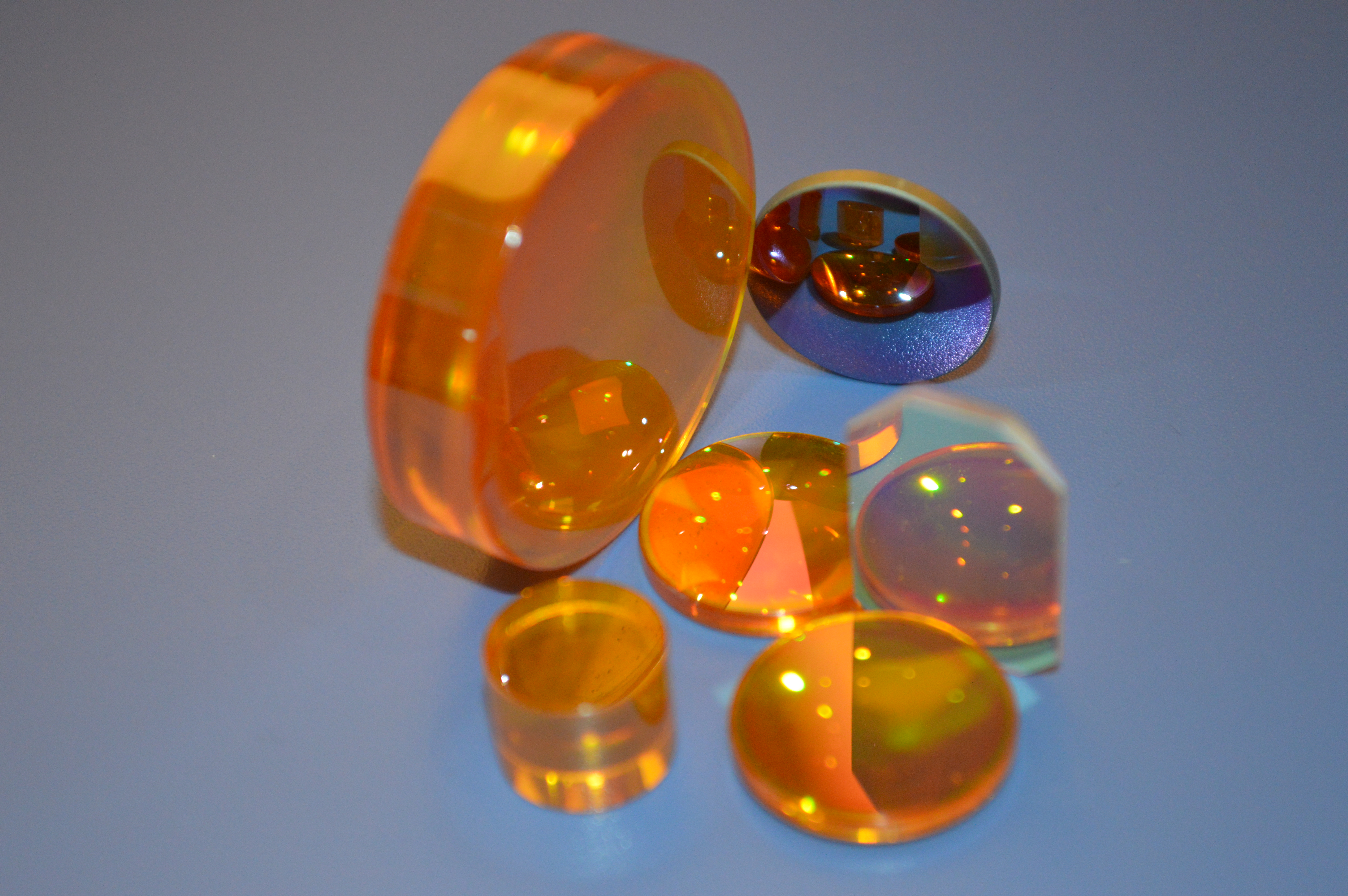

硒化鋅聚焦鏡被廣泛應用於CO2激光加工工業中,包括激光切割、雕刻、打標、鑽孔及其他激光係統中。
亚洲国产综合997紅外透鏡通過SGS認證,符合ROHS指標要求,廠家直銷,長期合作。
|
激埃特生產的硒化鋅聚焦鏡有國產與進口可選,生產的鏡片能承受高功率密度,並且表麵膜層牢固,不易脫落,耐擦拭。硒化鋅雙麵鍍增透鏌後,在CO2激光工業常用工作波段10.6μm的透過率能達到99%。
激埃特產品從衍射和像差兩個角度進行優化設計,推出了使實際聚焦光斑直徑在同樣的焦距條件下達到最小的係列產品。

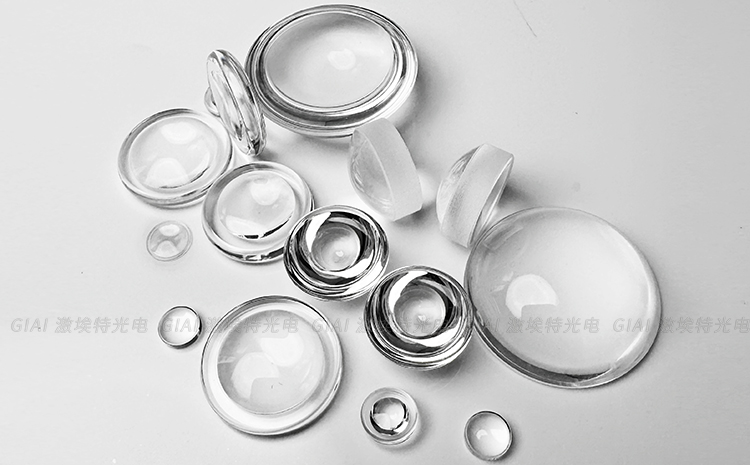

紅外透鏡是一種用於聚焦或分散光線的光學件。紅外透鏡中可能含有一個或多個元件,其應用範圍從顯微鏡到激光處理。 另外,紅外透鏡也是許多工業所使用的元件,例如生命科學、成像、工業或防禦。 當光線通過透鏡時,其光線輸出將會受到透鏡輪廓或透鏡基片的影響。 平凸透鏡或雙凸透鏡會將光線聚焦成一個點,而平凹透鏡 (PCV) 或雙凹透鏡 (DCV) 則會將通過透鏡的光線發散出去。 消色差透鏡適用於要求顏色校正的應用,而非球麵透鏡則可用於修正球差。 采用ZnSe 硒化鋅, ZnS 硫化鋅, CaF2 氟化鈣, BaF2 氟化鋇, Ge 鍺, Si 矽等材質的透鏡適用於透射紅外光譜。
材 料: | ZnSe(硒化鋅) |
設計波長: | 10.6μm |
焦距公差: | ±1% |
外型公差: | +0.0/-0.1mm |
厚度公差: | ±0.1mm |
麵 型: | λ/2@632.8nm |
光 潔 度: | 40-20 |
偏 心: | <3' |
有效孔徑: | >90% |
倒 邊: | <0.2×45° |
鍍 膜: | 10.6um增透,8-14um寬帶增透 |
標準焦距產品 |
||||||
型號 |
直徑mm |
焦距 |
波長um |
邊緣厚度mm |
麵型 |
材料 |
GIAI-M-D12 | 12 | 25.4/38.1/41/50.8/63.5/101.6/127 | 10.6 | 2 | 月牙 | 硒化鋅 |
GIAI-M-D18 | 18 | 25.4/38.1/41/50.8/63.5/101.6/127 | 10.6 | 2 | 月牙 | 硒化鋅 |
GIAI-M-D19 | 19 | 25.4/38.1/41/50.8/63.5/101.6/127 | 10.6 | 2 | 月牙 | 硒化鋅 |
GIAI-M-D20 | 20 | 25.4/38.1/41/50.8/63.5/101.6/127 | 10.6 | 2 | 月牙 | 硒化鋅 |
GIAI-M-D25 | 25 | 25.4/38.1/41/50.8/63.5/101.6/127 | 10.6 | 2.5 | 月牙 | 硒化鋅 |
GIAI-M-D25.4 | 25.4 | 25.4/38.1/41/50.8/63.5/101.6/127 | 10.6 | 3 | 月牙 | 硒化鋅 |
GIAI-M-D30 | 30 | 25.4/38.1/41/50.8/63.5/101.6/127 | 10.6 | 3.5 | 月牙 | 硒化鋅 |
GIAI-M-D38.1 | 38.1 | 25.4/38.1/41/50.8/63.5/101.6/127 | 10.6 | 5 | 月牙 | 硒化鋅 |
GIAI-P-D12 | 12 | 25.4/38.1/41/50.8/63.5/101.6/127 | 10.6 | 2 | 平凸 | 硒化鋅 |
GIAI-P-D18 | 18 | 25.4/38.1/41/50.8/63.5/101.6/127 | 10.6 | 2 | 平凸 | 硒化鋅 |
GIAI-P-D19 | 19 | 25.4/38.1/41/50.8/63.5/101.6/127 | 10.6 | 2 | 平凸 | 硒化鋅 |
GIAI-P-D20 | 20 | 25.4/38.1/41/50.8/63.5/101.6/127 | 10.6 | 2 | 平凸 | 硒化鋅 |
GIAI-P-D25 | 25 | 25.4/38.1/41/50.8/63.5/101.6/127 | 10.6 | 2.5 | 平凸 | 硒化鋅 |
GIAI-P-D25.4 | 25.4 | 25.4/38.1/41/50.8/63.5/101.6/127 | 10.6 | 3 | 平凸 | 硒化鋅 |
GIAI-P-D30 | 30 | 25.4/38.1/41/50.8/63.5/101.6/127 | 10.6 | 3.5 | 平凸 | 硒化鋅 |
GIAI-P-D38.1 | 38.1 | 25.4/38.1/41/50.8/63.5/101.6/127 | 10.6 | 5 | 平凸 | 硒化鋅 |
