一、核心膜層類型及其作用
濾光片的功能多樣性，主要源於其膜係設計中包含的不同類型膜層組合：
1.增透膜：
作用：核心目標是減少特定波長或波段的光在光學表麵的反射損失，從而顯著提高透射率。這是應用最廣泛的基礎膜層。
原理：利用單層或多層薄膜的幹涉相消效應，使反射光相互抵消。
應用：幾乎存在於所有高質量光學元件（鏡頭、棱鏡、窗口片、傳感器保護窗）的表麵。單層增透膜（如MgF2）常用於可見光中心波段，寬帶增透膜（如多層寬帶AR膜）則覆蓋更寬的光譜範圍（如可見光全波段或近紅外）。應用標準關注最低反射率、工作帶寬、入射角度容忍度以及環境耐久性。

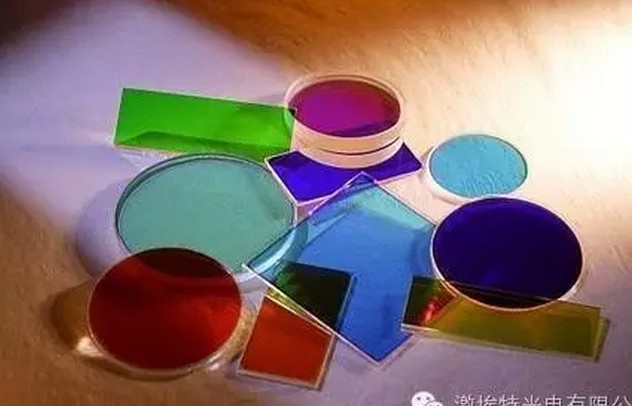

(長波濾光片)
2.截止膜：
作用：構成濾光片的核心功能層，用於實現光譜的“切割”，分為：
短波通膜：允許短於某一特定波長（截止波長）的光透過，反射或吸收長波光。（通過膜層交替限製某個特定範圍以下的光通過，範圍以上的光實現深截止）
長波通膜：允許長於某一特定波長（截止波長）的光透過，反射或吸收短波光。（通過膜層交替限製某個特定範圍以上的光通過，範圍以下的光實現深截止）
3.帶通膜：允許一個特定波長範圍（通帶）的光透過，強烈反射或吸收通帶兩側的光。（通過膜層交替實現某個特定範圍內的光高透過，其他範圍的光被限製）
4.陷波膜：強烈反射或吸收一個非常窄/寬的特定範圍波長（陷波波長），允許其他波長透過。
原理：通過精心設計的多層高、低折射率材料交替堆疊（如TiO2/SiO2,Ta2O5/SiO2,Nb2O5/SiO2），利用多層幹涉效應在特定波長區域產生極高的反射率（即截止），而在其他區域保持高透射率。
應用：是各種功能濾光片（熒光濾光片、激光防護鏡、色輪、光譜儀分光元件、生物傳感、機器視覺分色）的絕對核心。應用標準極其嚴格，重點關注中心波長、截止波長、通帶寬度、通帶平均透射率、截止深度、截止帶寬度、通帶波紋、邊緣陡度、角度敏感性、溫度穩定性、激光損傷閾值。

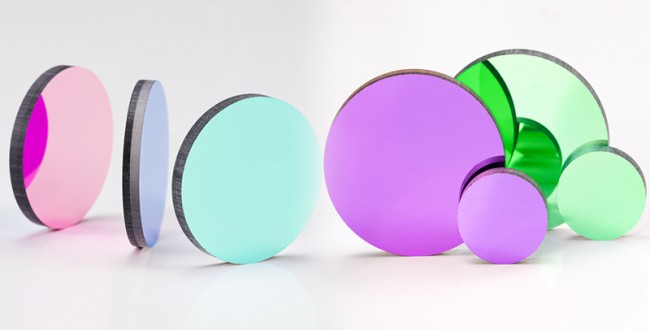

（分光鏡）
5.分光膜：
作用：將入射光按波長或能量比例分成兩束或多束。
常見類型有：
二向色分光膜：反射某一波段，透射另一波段（是截止膜的一種特殊應用形式）。
中性分光膜：在較寬光譜範圍內，按固定比例（如50:50,70:0）同時反射和透射入射光，盡量保持光譜中性（不顯色）。
原理：多層幹涉膜係設計，精確控製不同波長光的反射和透射相位與強度。
應用：顯微鏡、投影儀、激光係統、光學測量儀器中的分束器、合束器。應用標準強調分光比精度、分光比光譜平坦度（中性）、偏振依賴性、角度依賴性、通光孔徑均勻性以及抗激光損傷能力。

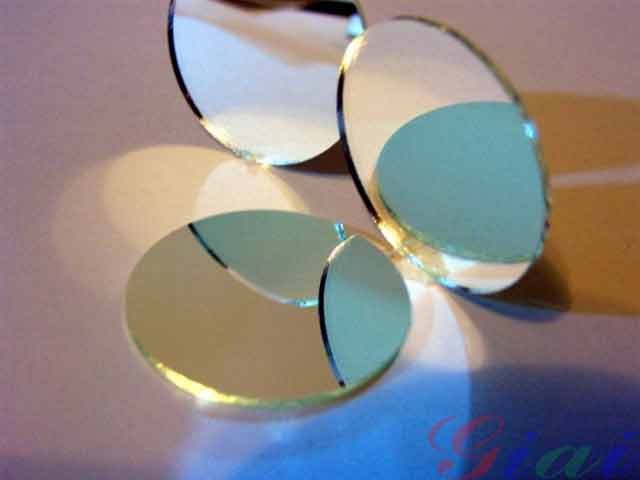

（反射濾光片）
6.高反射膜：
作用：在特定波長或寬波段實現極高的反射率（通常>99.9%甚至更高）。
原理：采用兩種折射率差異大的材料（如TiO2/SiO2,Ta2O5/SiO2）組成多層周期性結構（分布式布拉格反射鏡-DBR），利用強幹涉效應實現高反。金屬膜（如鋁、銀、金）也可實現寬譜高反，但損耗通常高於介質膜。
應用：激光諧振腔腔鏡、幹涉儀反射鏡、反射式濾光片的基礎、精密反射元件。應用標準核心是峰值反射率、高反射帶寬、吸收/散射損耗、激光損傷閾值（尤其是激光應用）以及膜層應力控製。

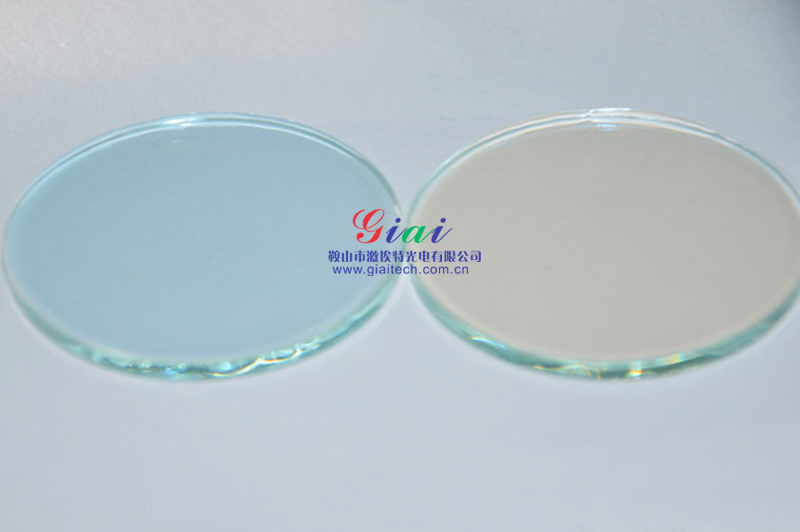

（矽反射鏡）
7.金屬膜：
作用：主要利用金屬本身的寬譜吸收或反射特性。常用金屬包括鋁（Al-紫外到可見高反）、銀（Ag-可見到紅外高反，效率高但易氧化）、金（Au-紅外高反，耐腐蝕）、鉻（Cr-用作中性吸收膜或光闌）。
應用：作為基礎反射層（常與介質保護層/增強層結合）、中性密度濾光片、光束擋塊、光闌。應用標準關注反射/吸收光譜曲線、穩定性（抗氧化）、表麵光潔度、附著力。
二、膜層結構與材料
膜係結構：
單層膜：結構簡單，功能有限（如單波長增透）。
多層膜：最常見形式，通過交替沉積高折射率材料和低折射率材料（如TiO2,Ta2O5,Nb2O5/SiO2,MgF2）形成周期性或非周期性結構，實現複雜的光譜調控。層數從幾層到上百層不等。
漸變折射率膜：折射率在厚度方向連續變化，有助於拓寬帶寬、改善角度特性、減少界麵散射。
常用膜層材料：
介質材料：二氧化矽、氟化鎂、二氧化鈦、五氧化二鉭、五氧化二铌、硫化鋅、硒化鋅等。特點是光學損耗（吸收/散射）低，是實現高性能截止、增透、高反膜的主力。
金屬材料：鋁、銀、金、鉻、鎳鉻合金等。主要用於寬譜反射或吸收。
材料選擇標準：折射率、透明波段範圍、機械硬度、化學穩定性、附著力、應力特性、沉積工藝兼容性、成本。
（鍍金反射鏡）
三、設計理論與製造工藝
設計理論：基於薄膜光學幹涉理論，核心是麥克斯韋方程組和電磁邊界條件。常用設計方法包括：
光學導納匹配法
矢量法
計算機優化設計（如Needle法、遺傳算法、模擬退火算法），結合薄膜設計軟件（如TFCalc,EssentialMacleod,FilmStar）進行複雜膜係的設計、模擬和優化。
關鍵製造工藝：
物理氣相沉積：
真空熱蒸發：傳統方法，設備相對簡單，成本較低，適合中小批量或對均勻性要求不極高的場合。膜層致密度通常不如濺射。
磁控濺射：主流高端工藝。離子轟擊靶材使原子/分子濺射沉積到基底。優點：膜層致密、附著力強、均勻性好、重複性高、可沉積難熔材料、環境穩定性優異。包括直流濺射、射頻濺射、反應濺射等。
離子束濺射：精度最高、膜層質量最優（極低散射和吸收、超高激光損傷閾值），但設備昂貴、沉積速率慢，主要用於極高端應用（如引力波探測、極紫外光刻、高功率激光）。
化學氣相沉積：在特定領域有應用，但不如PVD在光學薄膜中普遍。
工藝控製核心：膜厚監控精度（光學監控法、石英晶振法）、沉積速率穩定性、真空度與氣體氛圍控製、基底溫度控製、清潔度控製。
（蒸發鍍膜）
四、核心應用標準與考量因素
濾光片的性能必須滿足嚴苛的實際應用要求，主要標準包括：
1.光譜性能：
中心波長/截止波長：絕對精度和重複性（如±2nm,±5nm）。
帶寬：通帶寬度（FWHM）或截止帶寬度要求。
透射率：通帶平均透射率（>90%,>95%常見）、峰值透射率。
截止深度：截止帶的最小光密度（OD值，如OD4表示透射率<0.01%，OD6<0.0001%）。
邊緣陡度：通帶與截止帶之間過渡區域的斜率（如1%,5%,10%到90%透射率對應的波長間隔），越陡越好。
通帶波紋：通帶內透射率的起伏程度，越小越好（<1%）。
背景抑製/噪聲：在非通帶區域（尤其是帶通濾光片兩側）的殘餘透射率。
2.光學均勻性：濾光片有效孔徑內，光譜特性（尤其是中心波長、透射率）的一致性。
（窄帶濾光片參數）
3.角度特性：入射光角度變化對光譜性能（中心波長藍移、帶寬變化、透射率變化）的影響。應用需明確工作入射角範圍（0°，5°，10°，45°等）。
4.偏振特性：膜層對不同偏振態（S光和P光）的響應差異。在非正入射時尤其顯著。應用需明確是否對偏振有要求（消偏振設計或偏振相關設計）。
5.表麵質量：
光潔度：表麵劃痕、麻點等級（如MIL-PRF-180B的60-40,40-20,10-5）。
麵型精度：表麵平整度（λ/4,λ/10@62.8nm）。
波前畸變：光透過濾光片後引入的波前誤差。
6.環境穩定性與可靠性：
溫度穩定性：中心波長、帶寬等參數隨溫度變化的漂移量（如ppm/°C）。高低溫循環測試。
濕度穩定性：耐濕性測試（如85°C/85%RH）。
機械耐久性：附著力（膠帶測試）、耐磨性（摩擦測試）。
化學穩定性：耐溶劑、耐清潔劑能力。
激光損傷閾值：對激光應用至關重要。單位麵積能承受的最大激光能量密度（J/cm²）或功率密度（W/cm²），與波長、脈寬、重複頻率密切相關。需明確測試標準（如ISO21254）。
7.基底材料與尺寸：玻璃類型（光學玻璃、熔融石英、藍寶石等）、厚度、直徑或長寬尺寸、倒角、通光孔徑等需符合係統集成要求。
（濾光片應用領域）
五、應用領域與膜層選擇
濾光片膜層技術滲透於幾乎所有光學相關領域：
成像與攝影：鏡頭增透膜、UV/IR截止濾光片（保護傳感器、提升色彩還原）、中性密度鏡、彩色濾鏡、偏振鏡。
顯示技術：LCD/OLED顯示屏的彩色濾光片、投影儀中的二向色鏡/色輪。
生物醫學與生命科學：熒光顯微鏡的核心——激發濾光片、發射濾光片、二向色鏡（精確分離微弱的熒光信號）；流式細胞儀；生化分析儀。
激光技術：激光諧振腔高反鏡/輸出耦合鏡、激光線分離濾光片、激光防護鏡（OD值要求極高）、倍頻/和頻晶體鍍膜。激光損傷閾值是生命線。
光譜分析：光譜儀中的光柵、棱鏡增透膜；各種窄帶、寬帶帶通濾光片用於波長選擇；ND濾光片控製光強。
機器視覺與工業檢測：用於增強對比度、消除背景幹擾、識別特定顏色或特征的分色濾光片、偏振濾光片。
天文觀測：抑製光汙染、選擇特定天體發射線的窄帶濾光片；太陽觀測濾光片（要求極高安全性）。
通信與傳感：DWDM光纖通信中的密集波分複用/解複用濾光片；光纖傳感器中的濾波元件。
安防與國防：紅外熱成像鏡頭增透膜；導彈導引頭中的紅外濾光片；激光對抗係統中的防護濾光片（高OD值、高損傷閾值）。
總之，濾光片的膜層是其“靈魂”所在。從最基礎的增透膜到實現複雜光譜切割的精密截止膜係，再到用於分光、高反的特殊膜層，每一層都經過精心的材料選擇、理論設計和嚴格工藝製造。其性能指標——光譜精度、通帶質量、截止深度、陡度、均勻性、角度特性、環境穩定性以及至關重要的激光損傷閾值——構成了衡量濾光片價值的核心應用標準。隨著光學技術的飛速發展，對濾光片膜層性能的要求日益嚴苛，推動著薄膜材料、設計方法和製造工藝不斷向更高精度、更高穩定性、更複雜功能的方向邁進。理解這些微觀“建築師”的工作原理和性能要求，是有效選擇和利用濾光片，從而構建高性能光學係統的基石。
