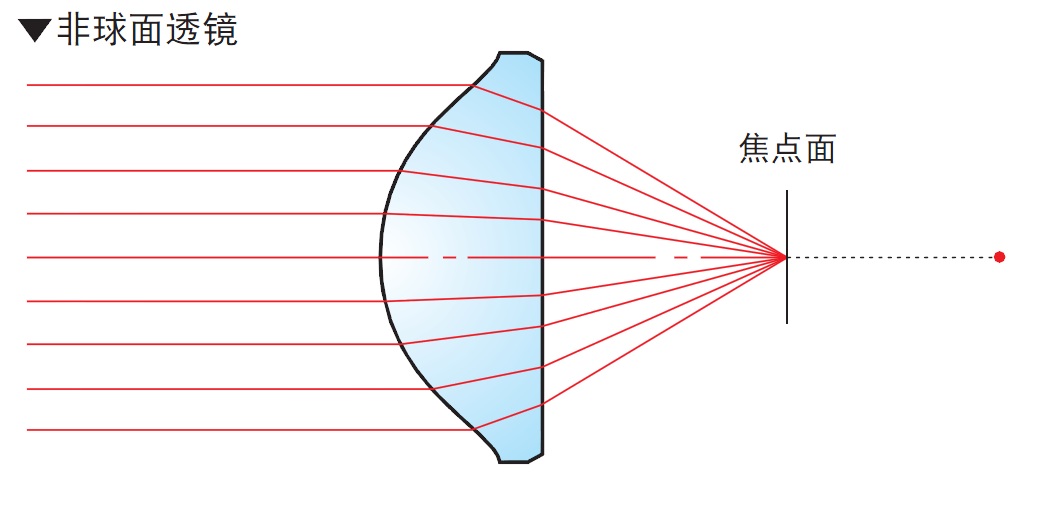

非球麵透鏡是一種折射麵為非球麵的曲麵的透鏡，這種透鏡具有更佳的曲率半徑，可以維持良好的像差修正，以獲得所需要的性能，一般可分成簡單曲麵（如拋物麵）和複合曲麵兩類。經過複雜計算的非球麵透鏡，可用於透鏡組球麵像差的校正。由於非球麵表麵經適當的複合,可使透鏡中央為正，邊緣為負，因而可以同時具有多種校正功能，並在理論上可使球麵像差減少至0。

非球麵透鏡特點

1.消除或減小球麵畸變：非球麵透鏡通過優化其曲麵形狀，可以有效減少或消除球麵透鏡在邊緣處產生的畸變，這種特性使得非球麵透鏡在需要高圖像質量的應用中非常有用。

2.提高光束的聚焦能力：非球麵透鏡的曲麵形狀可以根據具體需求進行定製，以將光線聚焦到更小的斑點上。這種能力在激光聚焦、光通信等領域尤為重要，可以顯著提高係統的聚焦效率和精度。

3.提供更平坦的光場：即使在離軸角度較大的情況下，非球麵透鏡也能保持光場的平坦性，確保成像質量的穩定性，這一特點在照明係統、投影儀等領域具有重要應用價值。

4.多焦點功能：通過調整非球麵透鏡的曲麵形狀，可以實現多焦點功能，即將不同波長的光線聚焦到不同的焦點上，這對於光譜成像、光譜測量等需要同時處理多個波長的應用非常有用。

5.更高的光學性能：非球麵透鏡通過優化曲麵形狀，能夠提供更高的光學性能，如更好的聚焦能力、更低的像散和色差等。這些性能的提升使得非球麵透鏡在高端光學儀器和係統中得到廣泛應用。

6.更薄更輕便：相比於球麵透鏡，非球麵透鏡在達到相同光學效果的情況下，可以實現更小的厚度和重量。這使得非球麵透鏡在眼鏡、便攜式光學儀器等領域具有顯著優勢。

7.更高的耐久性：非球麵透鏡的表麵形狀更加平滑，減少了鏡片表麵的應力集中和碎裂的風險，使得非球麵透鏡具有更高的耐久性，可以承受更多的使用和摩擦。



應用領域

光學儀器：相機、望遠鏡、顯微鏡等光學儀器中常采用非球麵透鏡以提高成像質量和性能。

在高端相機中，非球麵透鏡已成為標配元件之一。

1.光電子工業：在激光、曝光及半導體機械等光電子工業領域，非球麵透鏡的高聚焦能力和低像散特性使其成為關鍵的光學元件。

它們被廣泛應用於激光加工、光刻機等設備中。

2.攝影係統：大口徑透鏡、廣角鏡頭、魚眼透鏡、變焦鏡頭等攝影鏡頭中常采用非球麵透鏡以擴大視角範圍、提高圖像清晰度和減少畸變。非球麵透鏡的加入使得攝影鏡頭的性能得到顯著提升。

3.醫療領域：醫用內視鏡等醫療設備也常使用非球麵透鏡以獲得更清晰的圖像和更準確的診斷。非球麵透鏡的高光學性能有助於醫生更好地觀察患者體內情況並作出準確判斷。

4.眼鏡：非球麵透鏡鏡片在近視眼鏡中的應用也非常廣泛。它們能夠提供更好的視覺效果和舒適度，減少圖像變形和色差，使佩戴者獲得更清晰的視野。

5.其他領域：此外，非球麵透鏡還應用於夜視鏡、紅外熱像儀、溫度記錄儀等多種光學設備和係統中。

隨著科技的不斷進步和發展，非球麵透鏡的應用領域將會越來越廣泛。



非球麵透鏡的選擇要點

（一）光學性能指標

焦距與曲率半徑

焦距決定了透鏡對光線的聚焦能力，不同的應用場景需要不同焦距的非球麵透鏡。例如在長焦相機鏡頭中，需要較長焦距的非球麵透鏡來實現遠距離拍攝的清晰成像；而在微距攝影中，則需要較短焦距的透鏡。曲率半徑則與透鏡的彎曲程度相關，它會影響光線在透鏡表麵的折射情況，進而影響成像質量。在選擇時，要根據具體的光學係統設計要求，精確確定所需的焦距和曲率半徑範圍。

像差校正能力

像差校正能力是評估非球麵透鏡質量的關鍵指標。除了球差外，還有色差、彗差等像差需要考慮。優質的非球麵透鏡應能夠在設計的光譜範圍內有效地校正多種像差，以確保成像的準確性和清晰度。例如在彩色攝影中，色差的校正尤為重要，否則會導致圖像邊緣出現彩色條紋。可以通過查看透鏡的光學設計報告或相關測試數據，了解其像差校正水平。

（二）材料特性

折射率與色散係數

材料的折射率決定了光線在透鏡中的傳播速度和折射角度，不同的折射率適用於不同的光學設計。例如，高折射率材料可使透鏡更薄，在一些對體積要求嚴格的光學係統中具有優勢。色散係數則反映了材料對不同波長光線的折射差異，即色差大小。低色散係數的材料能夠減少色差，對於需要精確成像的光學係統如顯微鏡、望遠鏡等非常重要。在選擇非球麵透鏡材料時，需要綜合考慮折射率和色散係數，根據具體應用需求找到平衡。

物理化學穩定性

透鏡材料應具備良好的物理化學穩定性，能夠在不同的環境條件下長期使用而不發生變質或性能下降。例如，在戶外使用的光學設備，如望遠鏡、監控攝像頭等，其透鏡需要能夠耐受紫外線照射、溫度變化、濕度變化等環境因素。玻璃材料通常具有較好的物理化學穩定性，但一些特殊的塑料材料在經過特殊處理後也能滿足一定的穩定性要求，在選擇時要根據使用環境進行評估。

（三）尺寸與公差

透鏡尺寸精度

透鏡的尺寸精度直接影響其在光學係統中的安裝和配合。如果尺寸精度不高，可能導致透鏡在鏡筒中安裝不牢固或出現偏心等問題，從而影響成像質量。在選擇時，要根據光學係統的機械設計要求，確定合適的透鏡尺寸公差範圍，一般來說，高精度光學係統要求透鏡的尺寸公差在幾微米到幾十微米之間。

表麵質量與光潔度

透鏡的表麵質量和光潔度會影響光線的散射和反射，進而影響成像的對比度和清晰度。表麵不應有劃痕、麻點等缺陷，光潔度要達到一定的標準。例如，在高端光學儀器中，要求透鏡表麵的光潔度達到納米級，以減少光線的散射損失。可以通過顯微鏡觀察或使用光學幹涉儀等設備檢測透鏡的表麵質量和光潔度。
